北京朝陽電纜廠分析交聯(lián)電纜的三種交聯(lián)工藝，分析其優(yōu)缺點

交聯(lián)聚乙烯（XLPE）是交聯(lián)電纜的絕緣材料，其基材是聚乙烯（PE）等元件。交聯(lián)工藝是通過特定的加工方法使具有線性分子結(jié)構(gòu)的聚乙烯（PE）形成具有網(wǎng)絡(luò)結(jié)構(gòu)的交聯(lián)聚乙烯。

長期允許工作溫度由70℃提高到90℃（或更高），短路允許溫度由140℃提高到250℃（或更高）。在保持其原有優(yōu)良電氣性能的前提下，實際使用性能大大提高。

北京朝陽電纜廠分析交聯(lián)電纜的交聯(lián)方式

交聯(lián)電纜的交聯(lián)方法有很多種。目前常用的交聯(lián)方法有過氧化物化學交聯(lián)（DCP交聯(lián)）、硅烷交聯(lián)和輻射交聯(lián)。其中，硅烷交聯(lián)按材料的不同可分為溫水交聯(lián)和無水沸騰硅烷交聯(lián)。無論采用哪種交聯(lián)方法，交聯(lián)的結(jié)果都是交聯(lián)電纜的熱伸長符合***標準的性能要求。

一?；瘜W交聯(lián)

DCP交聯(lián)線采用接觸網(wǎng)或直塔設(shè)備，設(shè)備和車間成本高，需要消耗大量的水、電、氣等，投資大；由于線較長，只適合大長度電纜；環(huán)境要求高，需要專門的車間。

2。硅烷交聯(lián)

硅烷交聯(lián)線只需普通的擠出機和加熱裝置（熱水池或蒸汽室），投資少，環(huán)保要求低。它是柔性的，適合于大長度或短線纜，并可以根據(jù)客戶的需要不同長度的電纜。

三。輻照交聯(lián)

輻照交聯(lián)是利用電子加速器產(chǎn)生的高能電子束轟擊絕緣層和護套，使線性分子結(jié)構(gòu)聚乙烯（PE）材料的聚合物鏈斷裂，每個斷裂點變成自由基。自由基不穩(wěn)定，需要相互重組。重組后的原鏈分子結(jié)構(gòu)變成三維網(wǎng)絡(luò)分子結(jié)構(gòu)，形成交聯(lián)。

此外，輻照交聯(lián)過程中所施加的輻射劑量與損傷劑量之間存在較大的***界限。聚乙烯的輻射損傷劑量為1000kgy，加工劑量約為200kgy。隨著特殊配方的改進，其在較寬范圍內(nèi)仍處于輻射交聯(lián)狀態(tài)，因此在長期的早期使用過程中其性能將提高。輻照交聯(lián)電纜型號：YJ（f）-（輻照）交聯(lián)聚乙烯絕緣，f:輻照。

三種交聯(lián)方法的比較

交聯(lián)電纜具有耐高溫、抗過載能力強、物理力學性能好、使用壽命長等優(yōu)點，了廣泛的應(yīng)用。

電纜通過三種交聯(lián)方法、過氧化物的化學交聯(lián)、電子束的輻照交聯(lián)和硅烷的溫水交聯(lián)，在交聯(lián)電纜市場中共存。

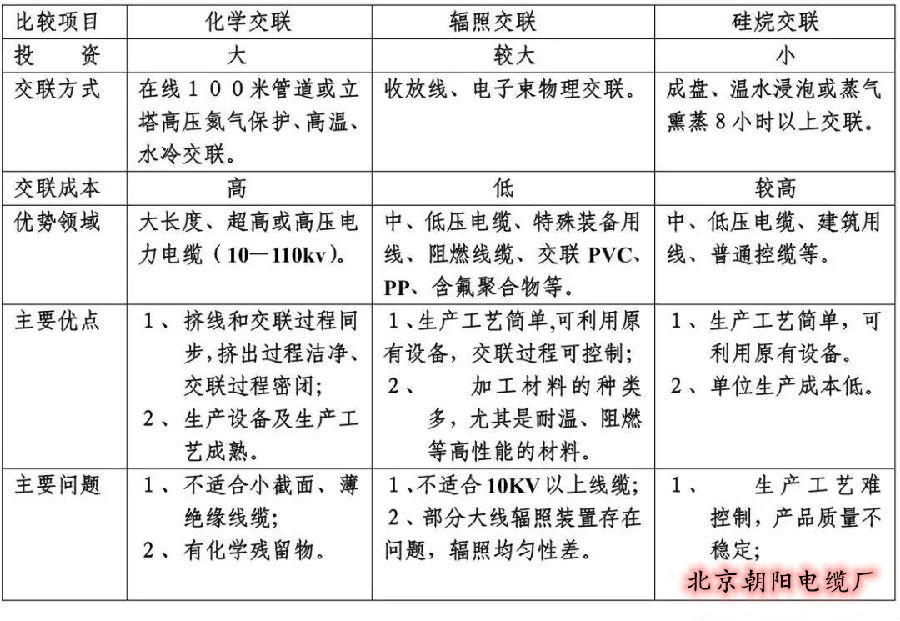

由上表可以看出，由于化學交聯(lián)工藝的特殊性，在耐高壓大截面電纜中有其他交聯(lián)方法無法替代的優(yōu)點；中低壓電纜的輻照交聯(lián)與溫水交聯(lián)的競爭普通交聯(lián)電纜已成為現(xiàn)實，但輻照交聯(lián)在耐高溫、阻燃等聚合物交聯(lián)中除聚乙烯材料外，具有獨特的優(yōu)勢。

以上就是北京朝陽電纜廠小編為大家分享的-北京朝陽電纜廠分析交聯(lián)電纜的三種交聯(lián)工藝，分析其優(yōu)缺點-需要更多的電纜相關(guān)知識，歡迎訪問北京朝陽電纜
