電纜的實際截面≠標稱截面？北京朝陽電纜廠文章為你解答！

實際上，在電纜行業中，有三種類型的電纜截面積分：電纜的標稱截面積、電纜的設計截面積和電纜的實際截面積。以下是探討這三個橫截面積之間的關系，這也解決了電纜的標稱橫截面是多少的問題。

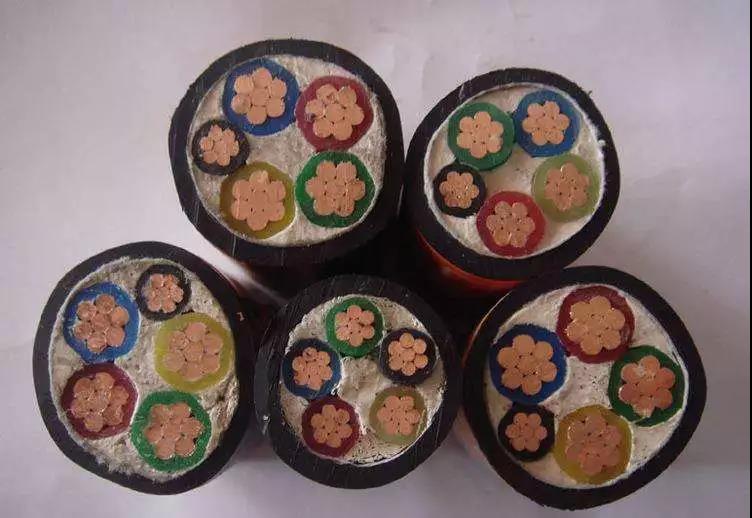

首先，我們來談?wù)勲娎|橫截面積，它是電纜規格的一個參數。北京朝陽電纜廠知道電纜規格包括電纜芯數、橫截面尺寸和電壓。電纜的橫截面積是指電纜導體的橫截面積。在相同的材料下，電纜的截面積決定了電纜的載流能力，即能承載多少電流。以下是電纜的標稱橫截面積、電纜的設計橫截面積和電纜的實際橫截面積。

電纜的設計截面積是多少

《建筑節能工程施工質量驗收規范》（GB 50411-2007）12.2.2電纜設計截面積（英文名稱：設計截面積）：低壓配電系統選用的電纜、電線的截面不應小于設計值，每根導線的截面和電阻值在進場時應進行見證、取樣和送檢?！贝颂幍脑O(shè)計值是指電纜的設計橫截面積。與電線電纜載流量I直接相關的變量是導體電阻R，而不是導體的實際橫截面。朝陽電纜在對電線電纜的設計截面或標稱截面進行檢測時，只檢查其電阻值，而不測量其實際截面值。

電線電纜產品標準中導體截面積的要求

目前，電線電纜各主要標準體系的產品標準均采用公稱截面積或規格代號來區分不同截面的導線。例如，IEC標準（iec60227、iec60245、iec60502等）、歐洲標準（en50525等）和***標準（GB/t5013、GB/t5023、GB/T12706等）采用標稱截面積（單位：平方毫米）作為不同截面導線規格的代號，而AWG規范被用作美國標準（UL758、UL62等）的代碼。其中，不同截面規格代號的評定是以導線電阻值為依據的，而不是導線截面積的實際測量（注：UL標準允許測量實際截面積，但采用導線電阻作為仲裁方法）。

***標準GB/t5023-2008、GB/t5013-2008和GB/t12706-2008中主要規定電纜導體應符合GB/t3956的要求

1） 軟導線的單線直徑和硬導線中的小單線數符合GB/t3956的要求；

2） 導線在t3956℃時的電阻應符合GB的要求。

GB/t3956中有四種導線：**種導線（實心導線）、**種導線（絞合導線）、第五種導線（軟導線）和第六種導線（比第五種導線軟）。**類和**類導體用于固定電纜（如敷設電線、電力電纜等）。5型和6型導線用于軟電纜和軟線（如電力線、橡膠護套電纜等），也可用于固定敷設。

北京朝陽電纜廠指出在上述四種導線中，不同標稱截面積導線規格評定的20℃導線電阻見表?？梢?，各標稱截面積的導線規格與導線電阻之間存在一一對應關系。因此，對于電線電纜產品標準，只要導線能滿足所要求的標稱截面積對應的電阻值的要求，導線的單線直徑或根數滿足標準的要求，就可以判定為合格。同時，衡量各型號產品質量的參考指標是應滿足相應公稱截面積的阻力值。只要該指標符合要求，即表明產品合格。

以上就是北京朝陽電纜廠小編為大家分享的-電纜的實際截面≠標稱截面？北京朝陽電纜廠文章為你解答！-需要更多的電纜相關知識，歡迎訪問北京朝陽電纜
